Descrição
DipTrace 5.0
DipTrace 5.0 + Modelos 3d – Versão FULL Repack (64 Bit) 2024. Sistema de design moderno ponta a ponta que inclui:
Editor de PCB
DipTrace 5.0. Design de PCB usando um roteador automático poderoso, roteamento manual conveniente e sistema de posicionamento de componentes.
Editor de esquemas
Desenho de diagramas com suporte para hierarquia e número ilimitado de planilhas. Exporte para editor PCB, netlist ou simulador.
Editores de componentes e pacotes – permitem que você crie suas próprias bibliotecas.
Bibliotecas padrão
Contêm mais de 100.000 componentes.
Visualização 3D
Permite visualizar um modelo tridimensional do tabuleiro. Mais de 2,5 mil são abastecidos com o programa. Modelos 3D de casos.
Importação/Exportação
Sistema pode importar esquemas, placas e bibliotecas de P-CAD, PADS e outros recursos de populares programas. Exportar para P-CAD, Gerber e outros formatos permitirá preparar placas para qualquer produção.
DipTrace contém as seguintes funções:
Interface de usuário intuitiva.
A hierarquia de vários níveis e o suporte para diagramas de múltiplas folhas permitem desenvolver diagramas de circuitos complexos de forma rápida e eficiente. A conversão de um esquema em uma placa, a atualização de um projeto a partir de um esquema modificado e a anotação posterior são feitas com apenas um clique. Todos os objetos são destacados durante a operação. O tutorial contém recomendações passo a passo e irá guiá-lo por todas as etapas da criação de um quadro.
Conveniente posicionamento manual e automático.
As funções Organização, Posicionamento de lista e Arranjo automático de componentes ajudam você a otimizar de forma rápida e fácil o posicionamento dos componentes e as dimensões da placa.
Capacidades de roteamento eficientes.
Um autorouter meshless moderno é capaz de rotear com eficiência e rapidez placas multicamadas complexas com diferentes tipos de componentes, bem como designs simples de duas camadas. O roteador mesh pode ser usado em placas simples de camada única com jumpers. O suporte Specctra DSN/SES permite o uso de rastreadores externos. Ferramentas avançadas de roteamento manual tornam possível projetar placas personalizadas de forma rápida e eficiente. Os tamanhos das placas são ilimitados.
Verificação abrangente de projetos.
Os amplos recursos de verificação de projetos em vários estágios de criação permitem identificar erros antes de enviar os arquivos ao fabricante. A verificação inclui as seguintes etapas: verificação automatizada de novos componentes em bibliotecas, identificando possíveis indícios de erros e minimizando o “fator humano”; verificar a validade das conexões no circuito (ERC); verificação de folgas, dimensões e diversos indícios de erros na placa (DRC); verificar a integridade das conexões na placa; comparação com o diagrama. Os erros são exibidos na forma de uma lista e exibidos no projeto e podem ser corrigidos instantaneamente reiniciando a verificação.

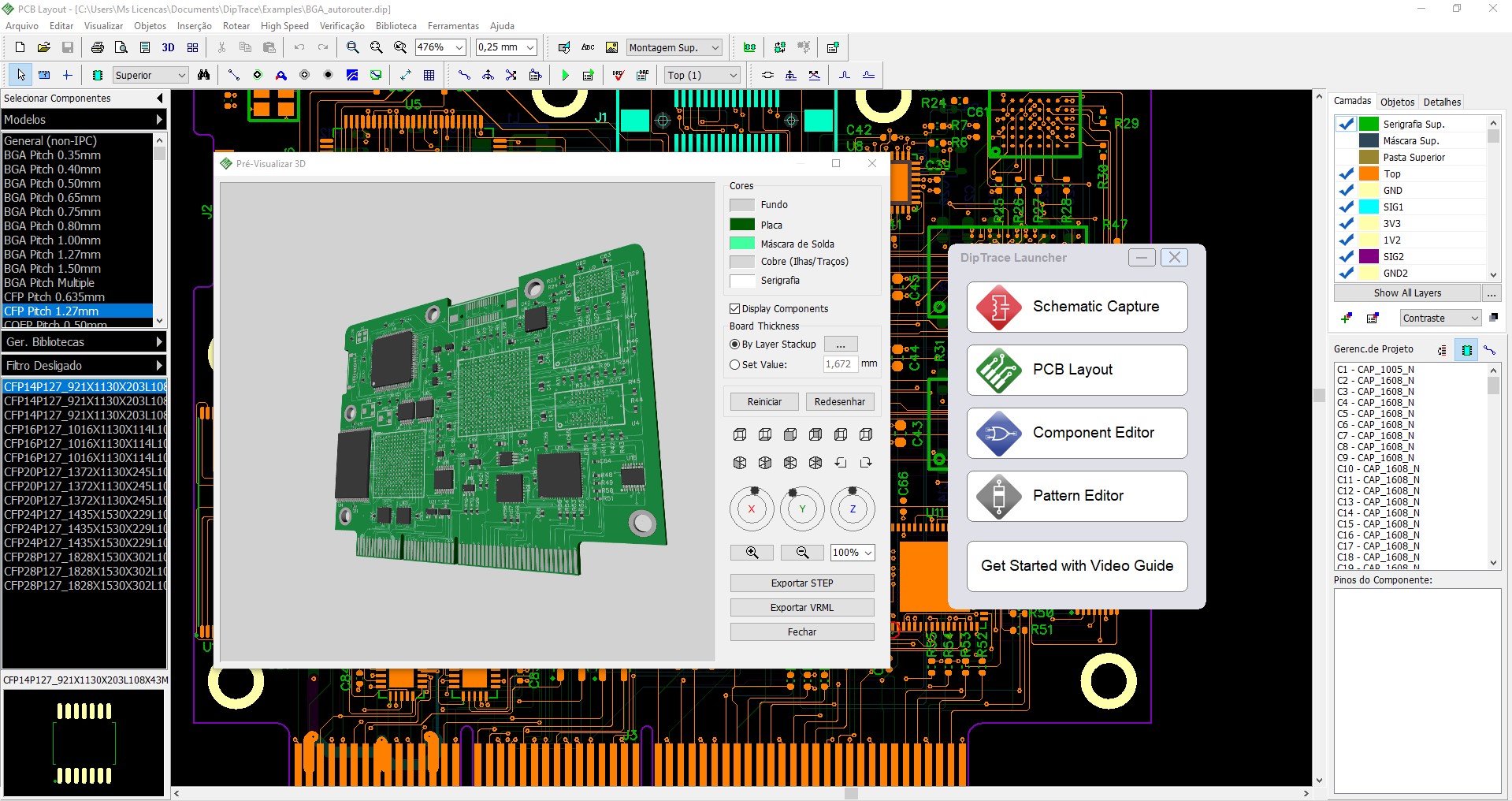

Pré-visualização 3D do cartão.
A função de pré-visualização tridimensional simula a aparência do produto final e permite identificar falhas de projeto antes da transferência para a produção. Graças à aceleração gráfica de hardware, é possível girar e dimensionar o modelo do dispositivo em tempo real.
Simulação de circuitos.
A exportação de um diagrama de circuitos no formato Spice-netlist (.cir) tornará possível simular seu dispositivo no programa LT Spice ou em qualquer outro simulador externo.
Importação/Exportação.
As funções de importação e exportação permitem trabalhar com diagramas de circuitos, placas e bibliotecas nos formatos de outras aplicações EDA e CAD: DXF, P-CAD, PADS, OrCAD e Eagle, bem como trabalhar com netlists: Accel, Allegro , Mentor, PADS, P-CAD, OrCAD, Protel 2.0 e Tango.
Criando arquivos para produção.
No DipTrace você pode obter todos os arquivos necessários para produção (Gerber RS-274X, Excellon N/C Drill, DXF). A vetorização permite exportar fontes e imagens raster para o formato TrueType Gerber.
Criando suas próprias bibliotecas.
Ferramentas práticas para desenvolver componentes e carcaças com organização automática e numeração de pinos de acordo com regras específicas permitem criar componentes de qualquer tamanho e complexidade em questão de minutos.
Requisitos Minimos do Sistema Windows:
SO: Windows 8.1/10 ( 64 bits )
Processador: I3 ou equivalente
RAM: 2 Gb
4 Gb de espaço livre no disco rígido
Resolução de tela de pelo menos 1024×768
OpenGL/DirectX 9.0 ou superior
